S11-400kva全銅油浸式變壓器是國家科技新產品，在新興S9系列產品結構設計的基礎上進行開發的。設計的主導思想是滿足產品的可靠性，提高產品的性能，設計中根據新S9產品的實際情況，重新調整了一些損耗系數及結構，使損耗設計值更符合實測值;同時進行了優化設計，合理確定銅鐵比例，使材料成本***低，結構合理。我公司生產的S11-400kva全銅油浸式變壓器全部使用上海寶鋼生產的30P系高導磁取向硅鋼，采用了箔繞線圈和新的絕緣材料和工藝，產品耐高溫、抗沖擊、全密封結構設計保證了變壓器油質量的穩定，延長了維護周期，同時，由波紋片式散熱器組成的整體油箱采用磷化和多層防銹噴涂工藝生產，具有良好的耐候性能。

　　性能特點

　　a、S11-400kva全銅油浸式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構;高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。

　　b、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸的顛震。

　　c、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至***低。

　　d、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。

　　e、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。

　　f、根據以上五點性能，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。

　　安裝要點

　　S11-400kva全銅油浸式變壓器為變電所的重要組件，油浸式變壓器一般安裝在單獨的變壓器室內。

　　依靠油作冷卻介質，如油浸自冷，油浸風冷，油浸水冷及強迫油循環等。一般升壓站的主變都是油浸式的，變比20KV/500KV，或20KV/220KV，一般發電廠用于帶動帶自身負載(比如磨煤機，引風機，送風機、循環水泵等)的廠用變壓器也是油浸式變壓器，它的變比是20KV/6KV。

　　S11-400kva全銅油浸式變壓器采用全充油的密封型。波紋油箱殼體以自身彈性適應油的膨脹是******性密封的油箱，油浸式變壓器已被廣泛地應用在各配電設備中。

　　冷卻方式

　　油浸式電力變壓器在運行中，繞組和鐵芯的熱量先傳給油，然后通過油傳給冷卻介質。油浸式電力變壓器的冷卻方式，按容量的大小，可分為以下幾種：

　　1.自然油循環自然冷卻(油浸自冷式)

　　2.自然油循環風冷(油浸風冷式)

　　3.強迫油循環水冷卻

　　4.強迫油循環風冷卻

　　5.正常使用條件

　　6.海拔不超過1000m 戶內或戶外

　　7.***高環境氣溫+40℃***高日平均溫度+30℃

　　8.***高年平均溫度+20℃ ***低氣溫-25℃

　　9.根據用戶要求可提供在特殊使用條件下運行的變壓器

　　技術標準：

　　GB1094.1.2.3-2007《電力變壓器》

　　GB/T6451-2009 《三相油浸式電力變壓器技術參數和要求》。

　　GB/T10237-1988 《電力變壓器 絕緣水平和絕緣試驗外絕緣的空氣間隙》

　　JB/T3837-1998 《變壓器類產品型號編制方法》

　　性能特點：

　　S11-400kva全銅油浸式變壓器容容量范圍20kVA～3150kVA，在10KV、50HZ輸配電統中，可廣泛用于高層建筑、商業中心、地鐵、機場、車站、工礦企業、鉆井平臺、采油平臺，特別適用于易燃、易爆等防火要求高以及環境惡劣的場所使用。也可用居民區、商業街道、工礦企業和農村動力及照明之用。

　　使用壽命長，免維護運行。全密封變壓器箱蓋與箱沿采用螺栓聯結或焊死結構，隔絕油與空氣的接觸，絕緣不會受潮，大大降低絕緣老化速度，提高了使用壽命。

　　設計結構緊湊，運行噪聲低。由于采用了新材料和新工藝，降低噪聲，無儲油柜，高度比同類產品低。在正常壽命期內不需換油，提高了在網運行的安全性和可靠性。

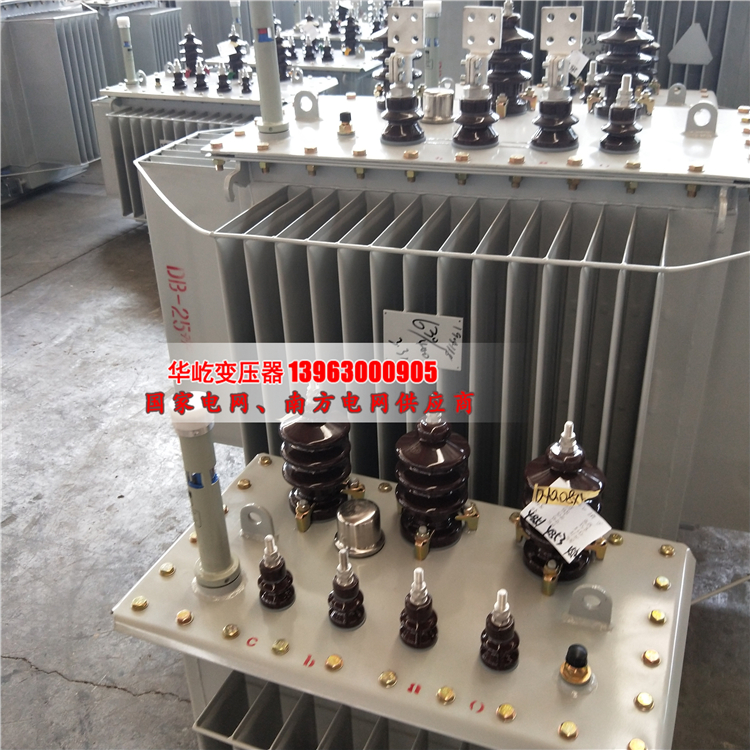

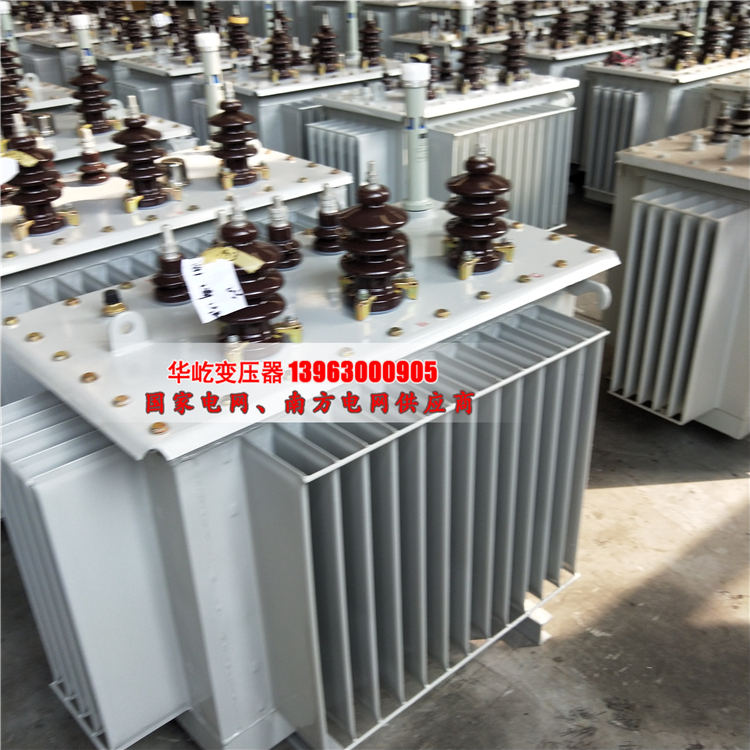

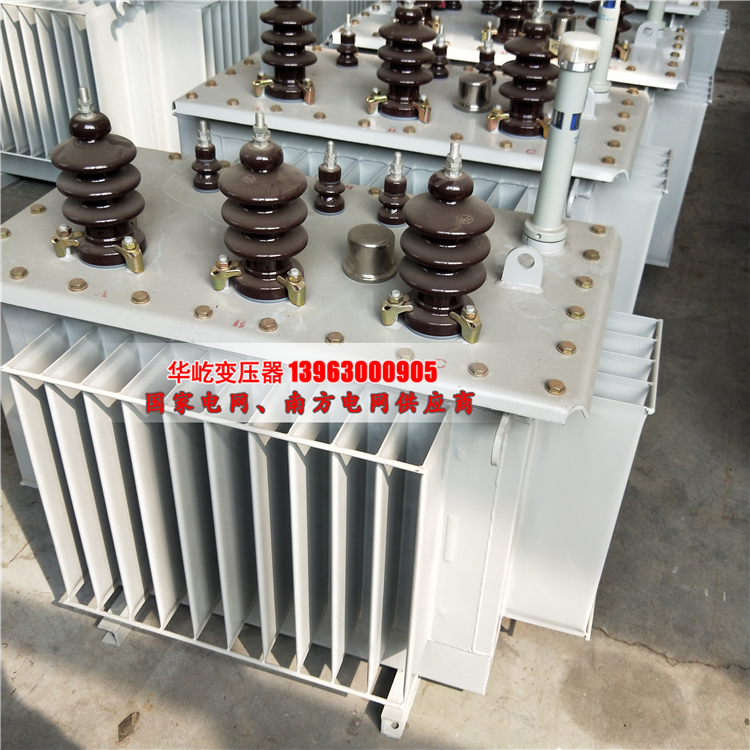

　　波紋油箱體積小、外形美觀。S11型電力變壓器油箱采用波紋片式散熱，當油溫變化時，油體積的變化由波紋片的彈性脹縮來調節補償。

　　免吊芯與油品檢測。變壓器封裝時，采用真空過濾注油工藝，完全去除了變壓器油品中的潮氣。密封后變壓器內部不與空氣接觸，有效的防止氧氣和水分進入變壓器而導致的絕緣性能下降。
